石油儲罐附件試驗設備

概述

本裝置為儲罐附件（呼吸閥、阻火器、液壓安全閥）檢測裝置，是檢測儲罐附件是否合格的操作平臺。利用此裝置可對(DN50～DN250)、(DN50～DN350)口徑的儲罐附件進行檢測，檢測的主要參數包括：開啟壓力、通氣量、操作壓力、通氣壓差等。

依據標準：Q/TMLYB09-2021   移動式石油儲罐附件檢測裝置

技術規范：Q/SY 08007-2017  石油儲罐附件檢測技術規范

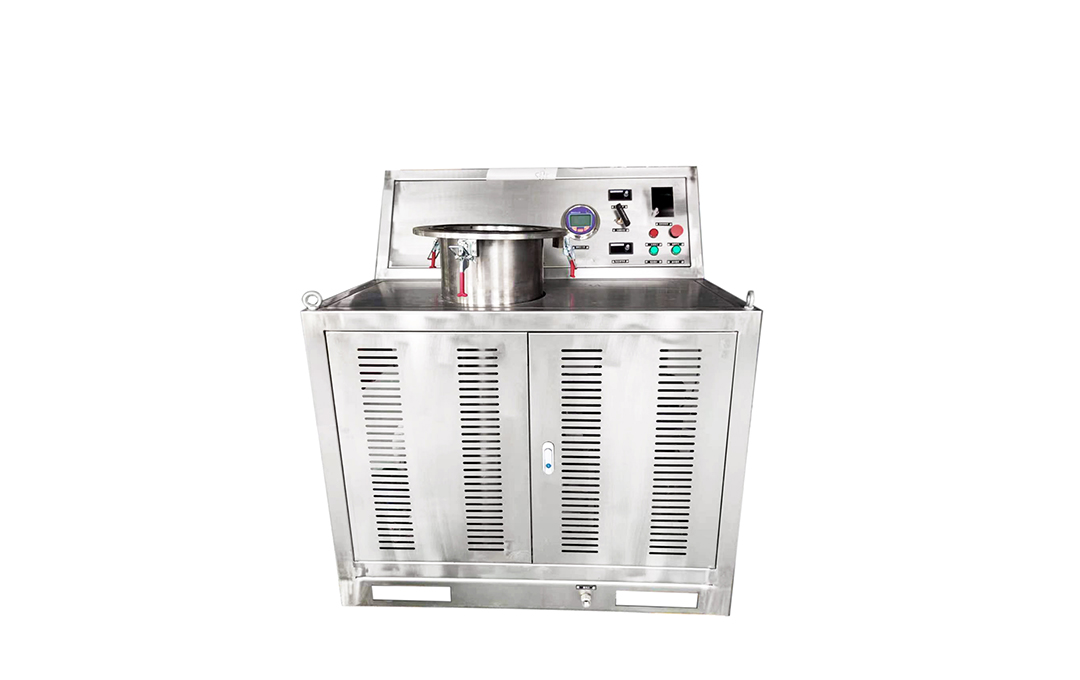

本裝置結構如圖所示，主要由氣源風機提供的動力系統、導向系統、控制系統、檢測臺等組成。

主要技術參數

●  DN250外形尺寸：1070*1480*1200mm（長*寬*高）

●  DN350外形尺寸：1400*1900*1400mm（長*寬*高）

●  測試DN250電源電壓：單相AC220V

●  測試DN350電源電壓：三相380V

●  檢測附件口徑范圍：DN50～DN350mm

●  流量測量準確度：1.0級

●  DN250流量測量范圍：50～2800Nm3/h（正壓） 50～2000Nm3/h（負壓）

●  DN350流量測量范圍：50～5400Nm3/h（正壓） 50～3000Nm3/h（負壓）

●  壓力測量準確度：0.065級

●  壓力測量范圍：±5kPa

●  DN250最大功率：9KW

●  DN350最大功率：19KW

●  流量調整分辨率：0.2%

●  DN250重量：500Kg

●  DN350重量：800Kg
