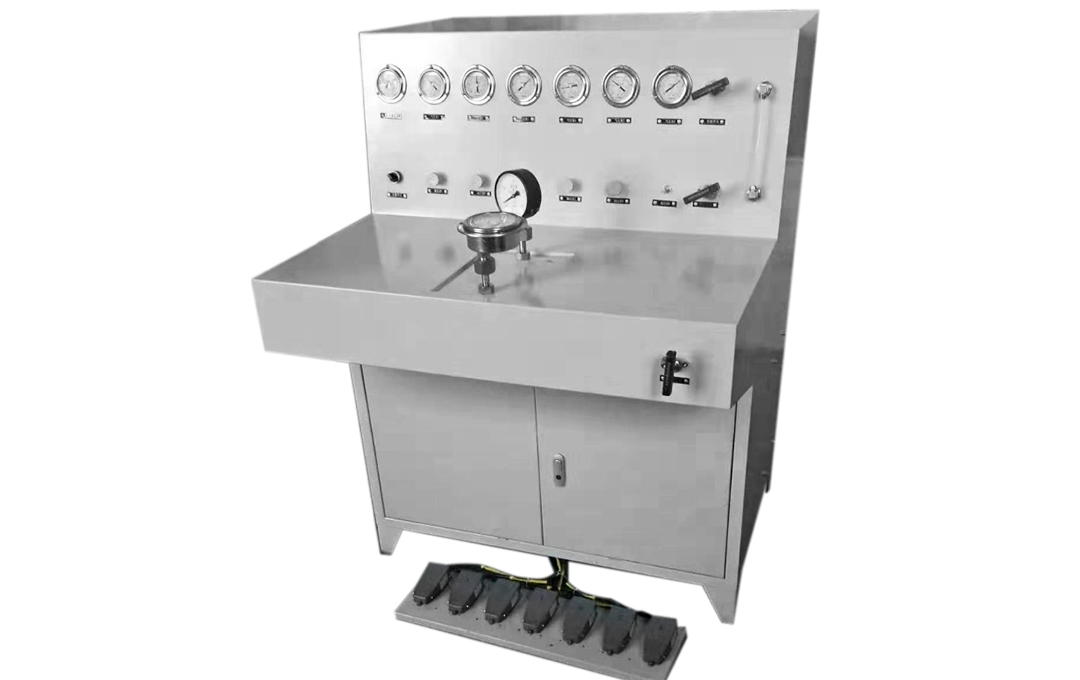

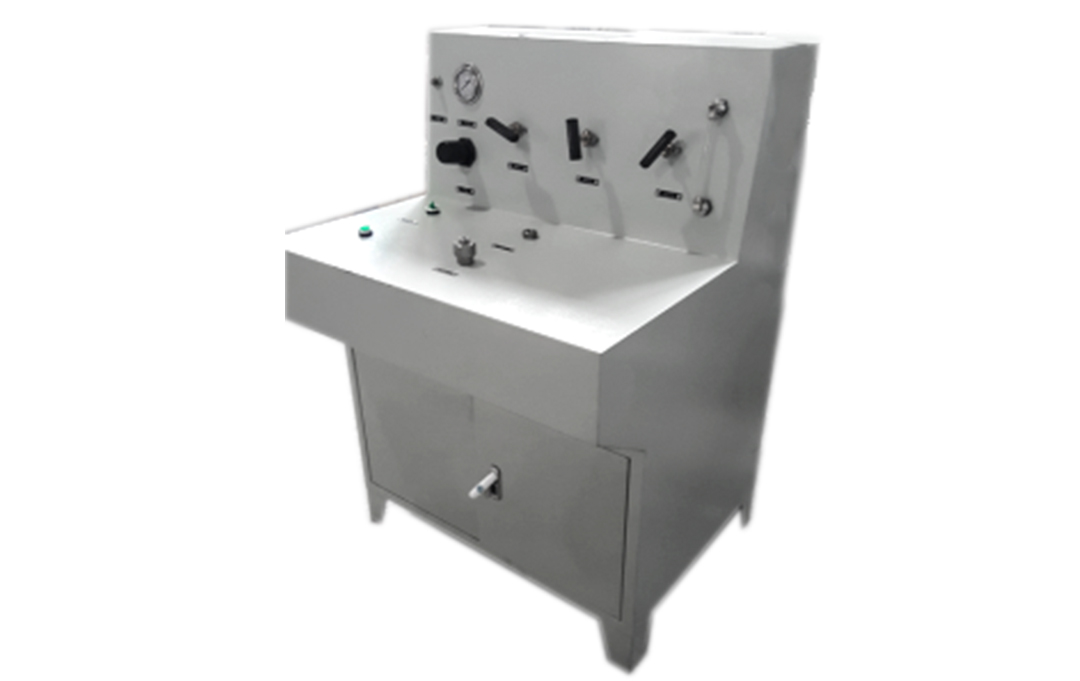

壓力表綜合試驗臺

概述

主要適用于各儀表生產企業，第三方檢測機構，國家質檢部門，各大科研院校，以及大型化工廠，機械廠，電廠等大量使用壓力表的企業。壓力表校驗臺由增壓器、高壓控制系統、高壓管路系統組成。可以完成壓力表的校準試驗，與基準表相對比，測試壓力表穩定性與準確性。

工作原理

壓力表校驗臺以氣動增壓器作為壓力源，采用水或空氣作為試驗介質，采用無油設計，可以實現-100KPa-0、0--250MPa之間不同壓力等級的壓力表校核試驗。

技術參數

試驗介質：潔凈水、空氣或客戶指定介質

校驗壓力：-100KPa-0 、0-250MPa

增壓方式：氣動增壓器

增壓比：根據輸出壓力定制

壓縮空氣壓力：≤0.8MPa

壓縮空氣流量：1NM3/Min

控制方式：手動控制/PLC/計算機控制

壓力段：1段或多段(客戶指定)

驅動氣源：≤8bar

參考標準：GB/T1226-2001

被測壓力表等級：0.4、1.0、1.6、2.5級

校驗表壓力等級：0.4級

試驗介質溫度：常溫

試驗環境溫度：室溫

設備構成：主要由注水排空系統、增壓系統、控制部分、校核系統組成。
