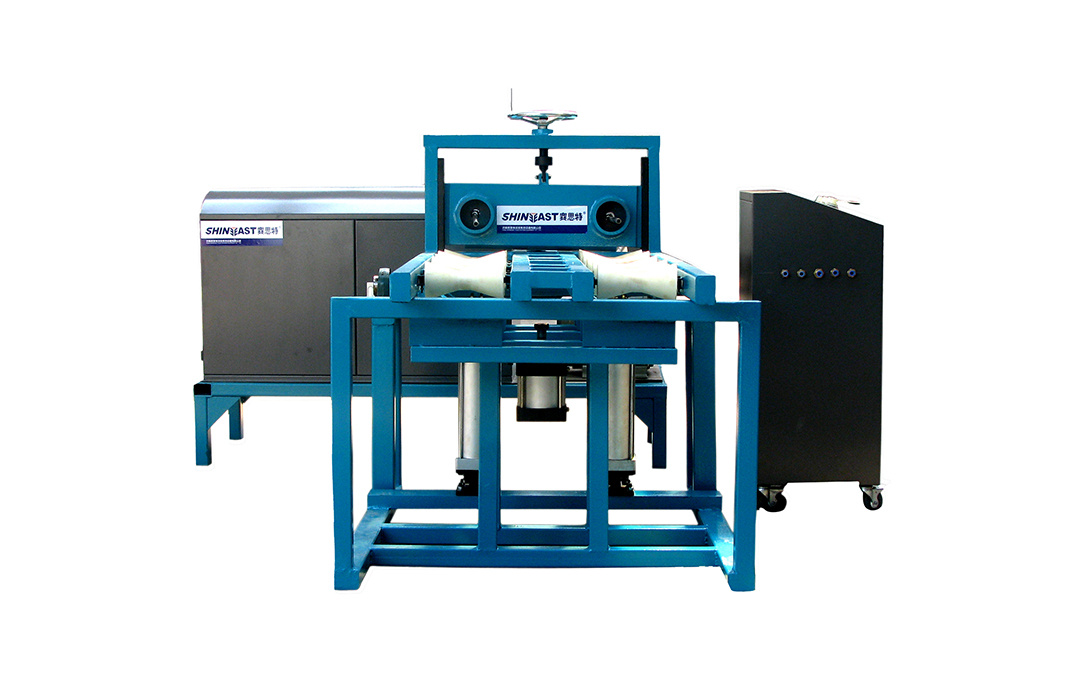

氣瓶檢測設備（壓力容器）

設備檢測范圍

適用于公稱工作壓力≤25Mpa，公稱容積為（30L-140L）的壓縮天然氣（CNG）鋼瓶，同時也能滿足相應（CNG）鋼質內襯環向纏繞復合氣瓶（以下簡稱纏繞瓶）的定期檢驗。

鋼制CNG氣瓶技術參數

＊?dú)馄客鈴剑?00—426 mm

＊?dú)馄块L度：680—2100 mm

＊?dú)馄恐亓浚翰淮笥?50Kg

氣瓶外形：形式A（收底）、形式B（凹底）、形式C（兩頭瓶）

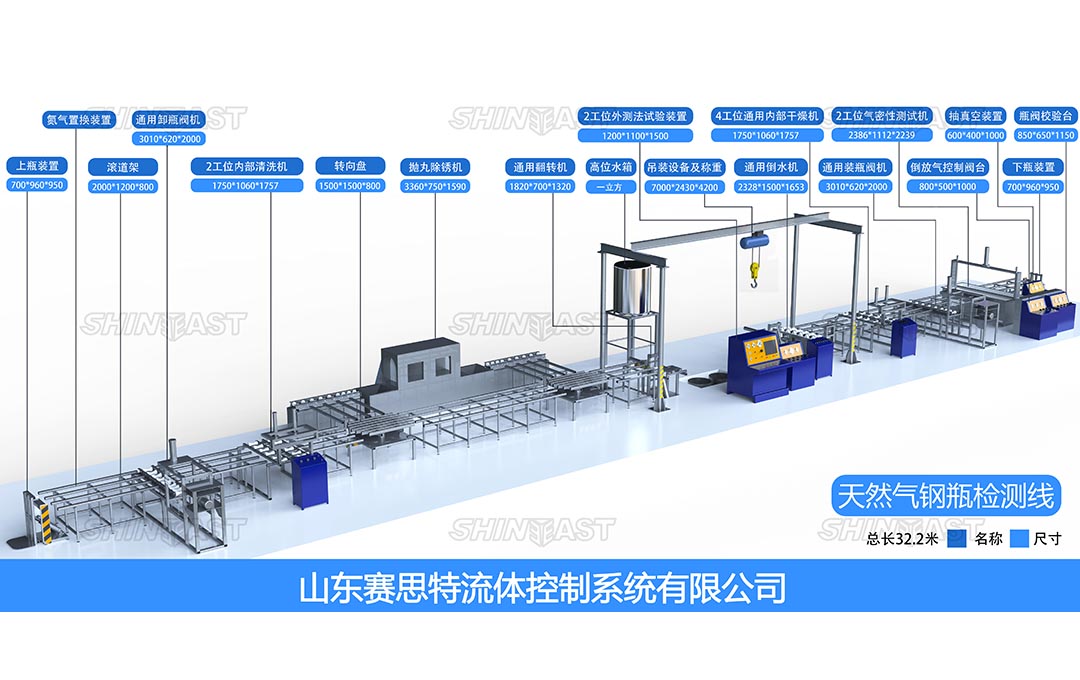

檢測線總體特點優勢

＊檢測能力各性能指標均以80L鋼瓶為參考。

＊檢測線布局合理，流暢，能夠按相應標準完成各項目的檢測。

＊檢測線具有一定的自動化機械化能力。確保降低勞動強度，提高檢測效率，保證檢測質量和安全。

＊檢測線各設備都應操作簡便，維護方便，動作安全可靠，符合人體工程要求。

＊能夠?qū)z測數據進行自動采集和處理，實現計算機控制，具有較高的信息化處理能力。

＊合理利用新技術和新工藝，實現節能除噪，循環利用，環保排放，安全可靠。

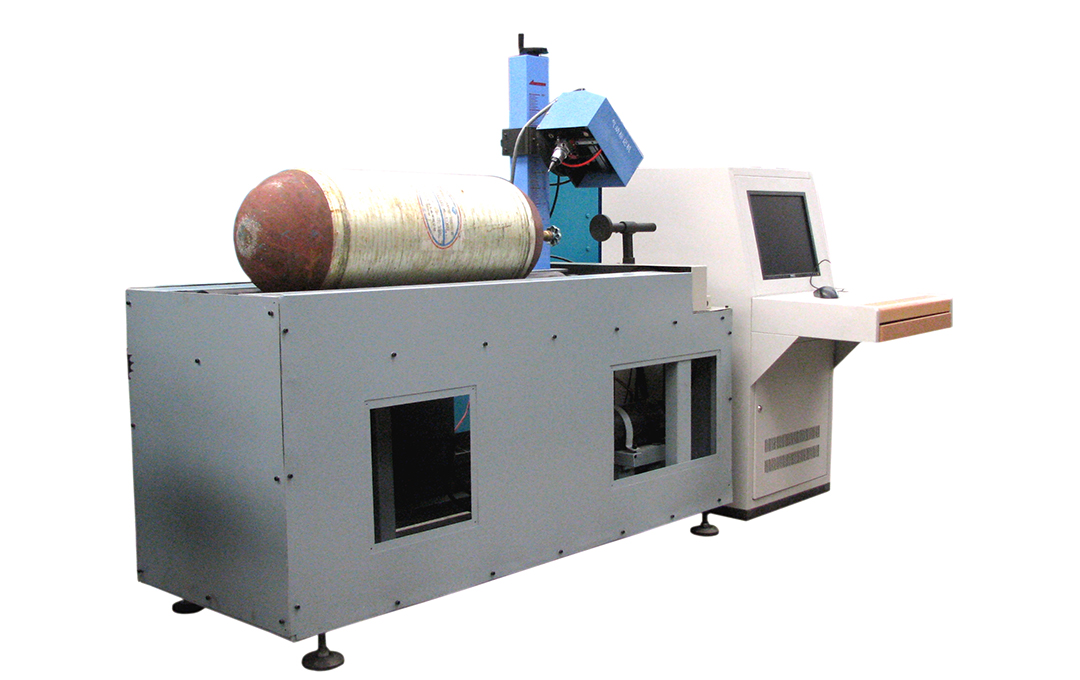

一、外測法水壓試驗機

美國進口NI高速采集卡

LabVIEW測控軟件

稱重?zé)o線傳輸（選配）

單/雙氣動增壓泵

超壓自動保護

精密天平/壓力表

脹套式密封

雙水套

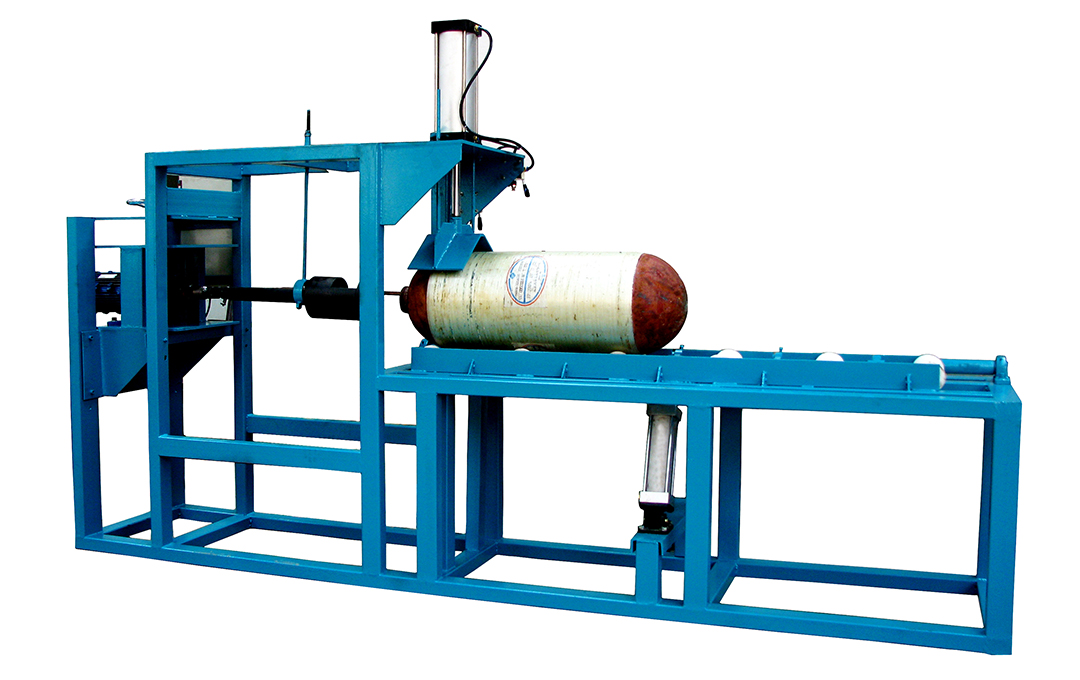

二、瓶閥裝卸機

主要技術參數：（含電子扭矩控制）

(1)電機功率：2.0kW；

(2)傳動速比：1：60；

(3)主軸轉速：15r/min；

(4)氣源壓力：0.5-0.8MPa；

(5)使用氣瓶范圍：直徑￠219-426；長度L600-2000mm；

三、內部清洗機

(1)處理氣瓶直徑范圍：φ219-φ426mm

長度范圍：600-2000mm

(2)電機功率：0.75KW

(3)翻轉速度：2.4r/min

(4)翻轉角度：60°-75°

(5)工位數：2

四、內部干燥機

(1)適用氣瓶：直徑φ219-φ426mm 長度600-2000mm

(2)設定溫度：0-100℃

(3)總 功 率：13KW

(4)翻 瓶 架：2工位

(5)工作效率：≥12只／h

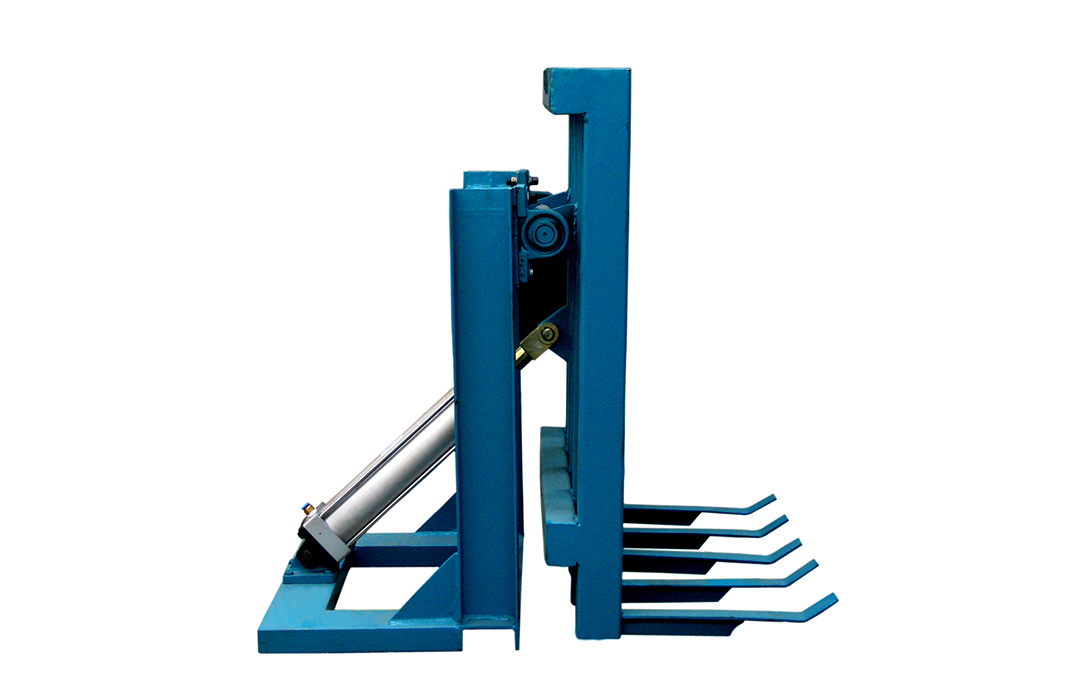

五、翻轉機

(1)適應氣瓶長度：600-2000mm

(2)使用氣瓶直徑：φ219-φ426

(3)氣源壓力：0.4-0.8MPa

(4)工 位 數：1

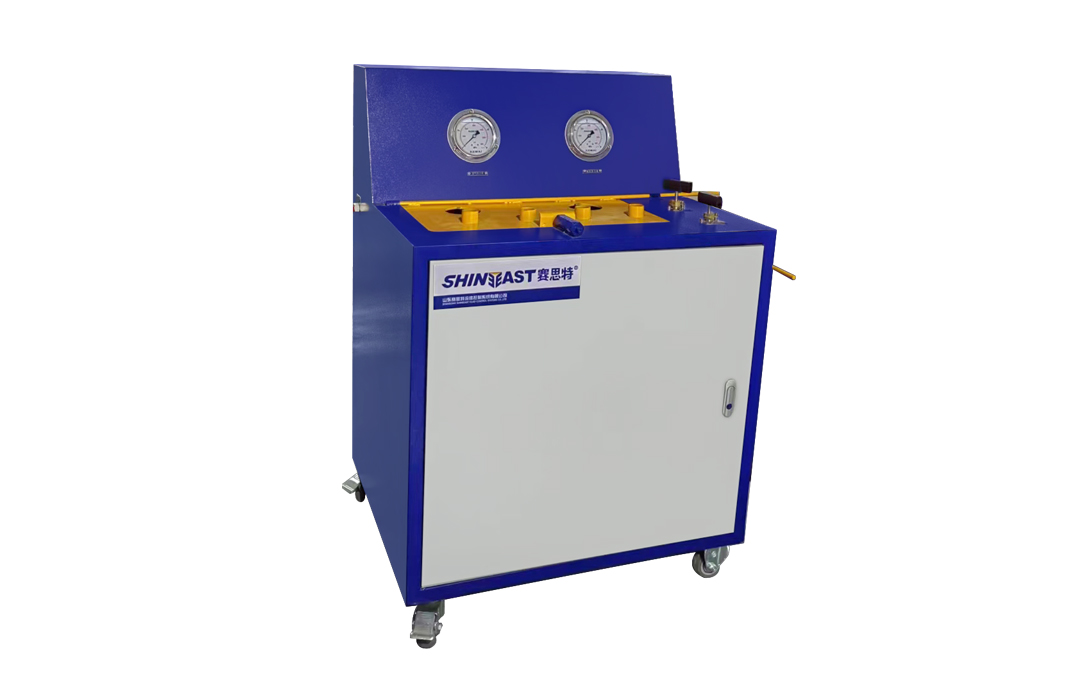

六、瓶閥校驗臺

(1)氣源壓力：≥20 MPa

(2)測試壓力：20MPa

(3)測試介質：壓縮空氣

(4)驅動壓力：0.4-0.8MPa

(5)工作效率：40-50只／h

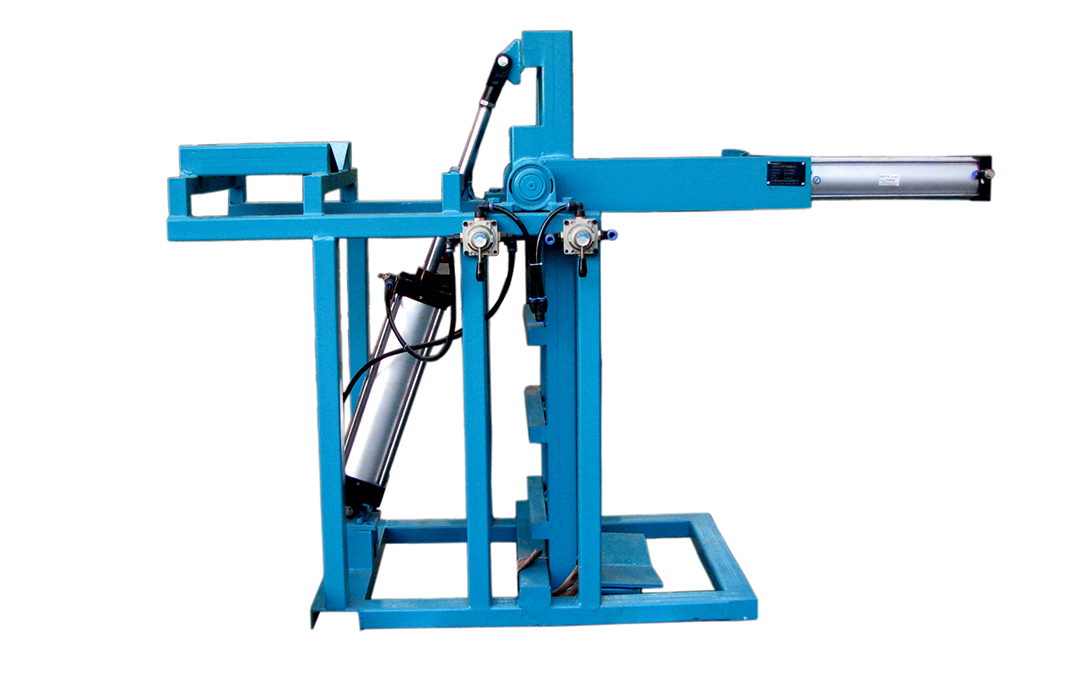

七、翻轉倒水一體機

(1)適應氣瓶長度：600-2000mm

(2)使用氣瓶直徑：φ219-φ426

(3)電機功率：0.75KW

(4)氣源壓力：0.4-0.8MPa

(5)工 位 數：1

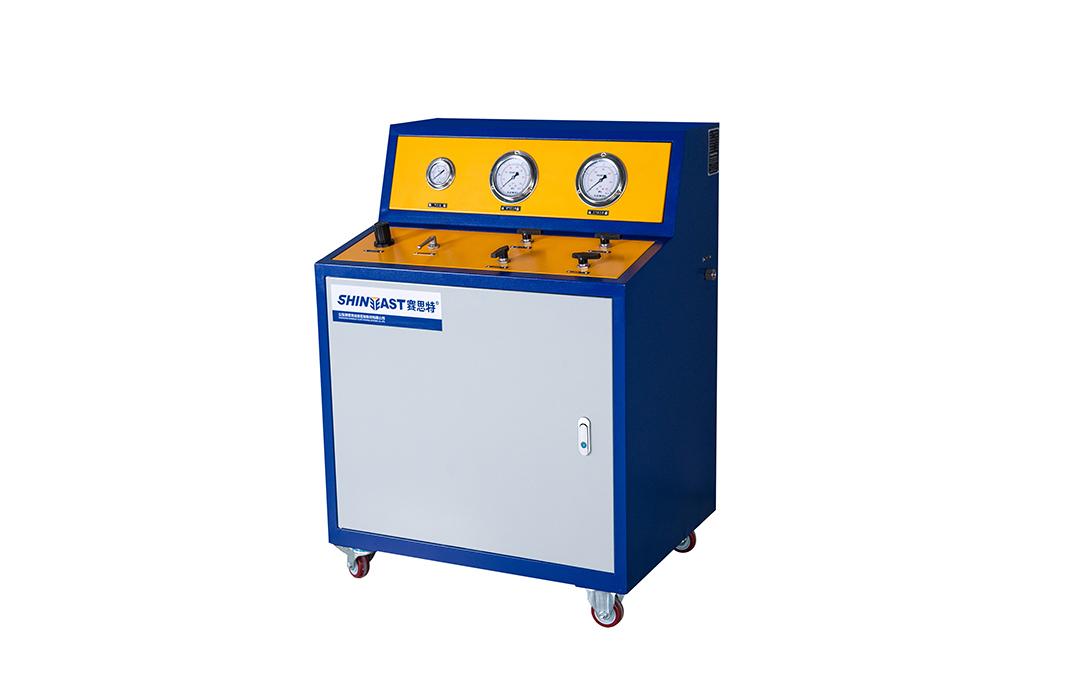

八、氣密性試驗臺

(1) 工作測試壓力：20MPa

(2) 工作效率：5-12只／小時

(3) 氣源壓力：0.6-0.8MPa

(4) 尺 寸：2.2×1.2×2.1m

(5) 輸出壓力：0-22MPa

(6) 排 量：0.6m3/min

九、高壓壓縮機

氣源壓力：      ≥20MPa

測試壓力：      20MPa

測試介質：      空氣

工作效率：      40～50只/h

氣缸工作壓力：  0.4～0.5MPa

外形尺寸：      660×600×1050mm
